流量范圍：0.0002-48mL/min
適合微小流量高精度液體輸送
步進電機驅動，分體結構
泵頭有6滾輪、10滾輪可選，6滾輪泵頭流量稍大，10滾輪泵頭脈動更低
較高可擴充為6個通道（6根管路）

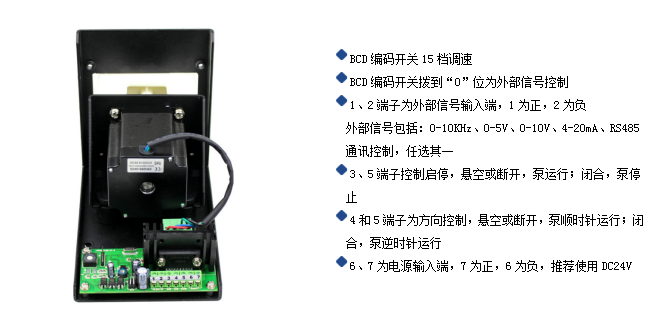

15檔BCD撥碼開關調速，或外控信號調速
開關量控制啟停，開關量控制正反轉
轉速范圍：≤100rpm
流量精度可達±1%

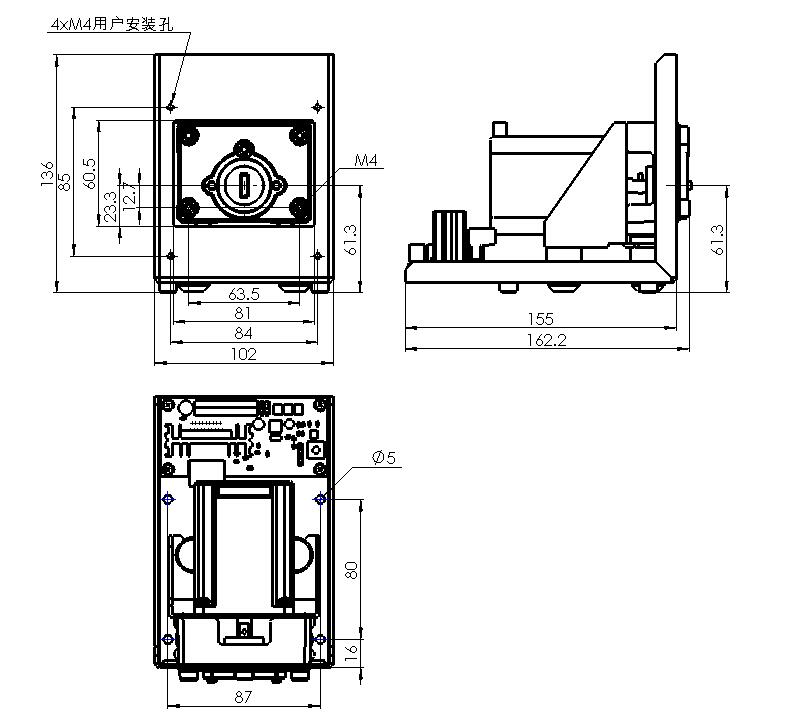

面板或底座式安裝
直流24V供電，可選配電源適配器，實現220V交流電源供電

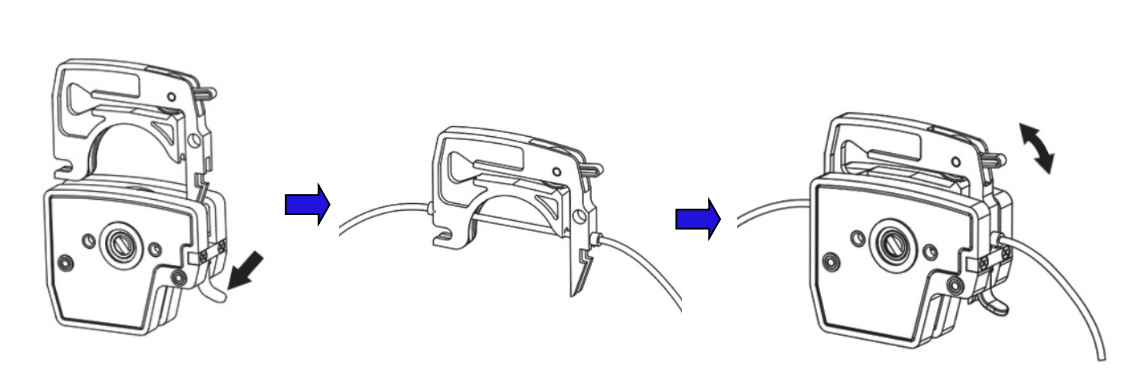

按動扳鈕（DG-1A、DG-1B含扳鈕）或卡片斜角處，取出卡片
將軟管放在卡片凹槽內，兩端STOP將軟管固定在卡片上。要求STOP間距72mm，保證各通道流量一致
依次將裝好軟管的卡片放入泵體，完成軟管安裝
適用泵頭 |
DG-1A(6滾輪),DG-1B(10滾輪)， DG-2A(6滾輪),DG-2B(10滾輪)，DG-4A(6滾輪)， DG-4B(10滾輪)， DG-6A(6滾輪)，DG-6B(10滾輪) |
啟?？刂?/span> |
可以控制啟動和停止 |
方向控制 |
正反方向可逆 |
內控轉速控制 |
BCD撥碼開關調節 |
外控轉速控制 |
0-10kHz脈沖控制或0-5V,0-10V,4-20mA模擬信號控制，任選其中一種,,標配0-10KHz |
內控轉速范圍 |
1-100rpm，15檔調節，標準配置為 5,10,15,20,25,30,35,40,45,50,60,70,80,90,100rpm，可訂制 |
外控轉速范圍 |
0-100rpm，轉速分辨率0.1rpm，全程線性對應 |
通訊控制 |
RS485通訊控制，使用Modbus通訊協議，通訊控制和其它外控控制不能并存，任選其一 |
轉速誤差 |
≤±0.5% |
適配軟管 |
0.6×1，1×1,2×1，2.4×0.8，3×1，0.38×0.86，0.76×0.86，1.02×0.86，1.6×0.8，2.06×0.86，2.79×0.86，3.17×0.86，3.2×0.8 |
啟?？刂?/span> |
啟?？刂崎_關量控制觸點常開，蠕動泵運行；觸點閉合（端口3與端口5短接），蠕動泵停止 |
方向控制 |
方向控制開關量控制觸點常開，蠕動泵順時針運行；觸點常閉（端口4與端口5短接），蠕動泵逆時針運行 |
適用電源 |
11.4-25.2V DC；或100-240V AC（選配電源適配器） 50/60Hz |
工作環境 |
0-40℃，相對濕度：<80% |
重量 |
1200g |
產品型號 |
泵頭滾輪數 |
可選通道 |
軟管 |
轉速范圍 （RPM） |
流量范圍（mL/min） |
選型推薦 |
S100-2B+DG-1A S100-2B+DG-2A S100-2B+DG-4A S100-2B+DG-6A |
6 |
1,2,4，6 |
0.6×1 |
≤100 |
0.003-3.27 |
高精度微流量 液體輸送，流量稍大 |
1×1 |
0.007-6.79 |
|||||
2×1 |
0.02-20.17 |
|||||
3×1 |
0.04-38.89 |
|||||
S100-2B+DG-1B S100-2B+DG-2B S100-2B+DG-4B S100-2B+DG-6B |
10 |
1，2，4，6 |
0.6×1 |
≤100 |
0.003-2.64 |
適合更低液量高精度傳輸，脈動更低 |
1×1 |
0.006-6.04 |
|||||
2×1 |
0.017-17.02 |
|||||
3×1 |
0.028-28.97 |
