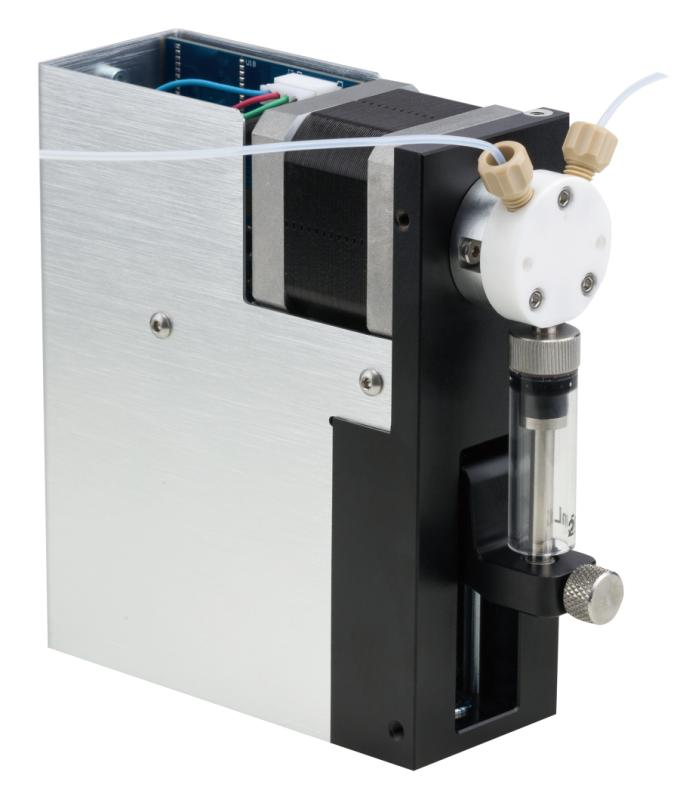

1、MSP30 是一款結構緊湊，用于精密流體傳輸?shù)腛EM產品。通過計算機或微處理器對其進行控制，自動完成移液、稀釋和分配功能。
2、額定行程30mm
3、步進電機驅動，精密絲杠傳動，機械換向，具有較高的傳輸穩定性
4、可裝卡50μl、100μl、250μl、500μl、1ml、2.5ml、5ml的玻璃注射器
5、閥體和液路材質具有優良的化學特性，適應各種中性及腐蝕性溶液;
6、通過外部信號控制，也可通過PC端通訊控制
主要在設備、儀器中配套使用，尤其是程序化任務的過程自動化
適用注射器 |
50μl、100μl、250μl、500μl、1ml、2.5ml、5ml |
液量準確度 |
誤差≤±1%(額定行程) |
重復性精度 |
重復性誤差≤±0.5%(額定行程) |
線速度范圍 |
0.025mm/s-25mm/s |
液路材質 |
陶瓷、硼硅酸鹽玻璃、PTFE、CTFE |

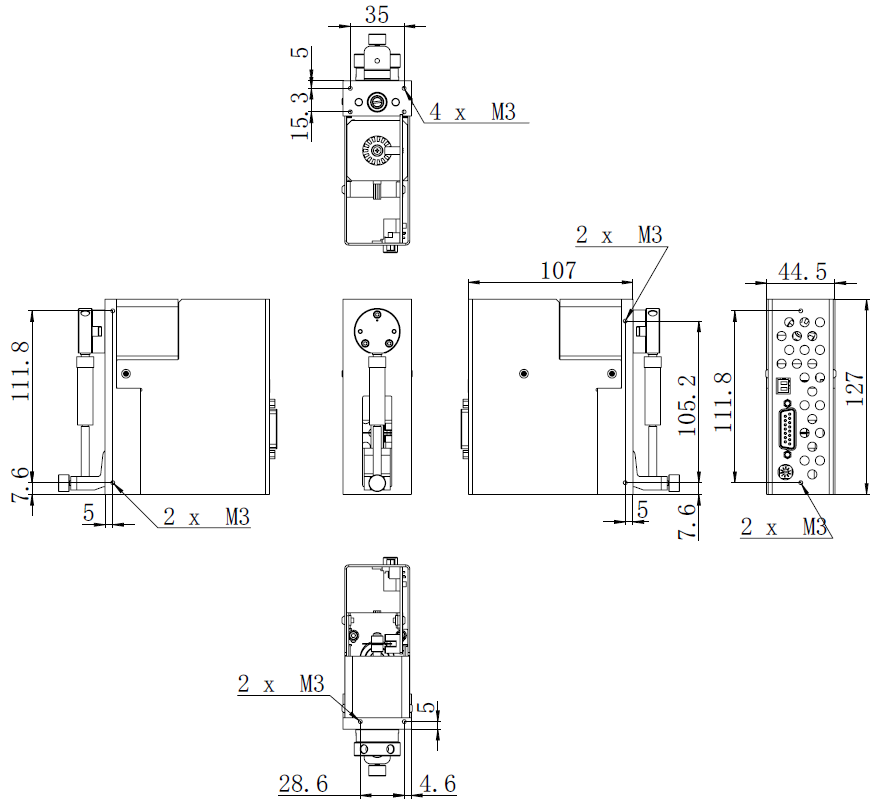

外形尺寸（長*寬*高）： |
110*44.4*127（mm） |
重量 |
0.8Kg |
適用電源 |
DC24V/1.5A |
液路接口 |
1/4—28內螺紋接口 |
注射器材質 |
硅酸鹽玻璃、PTFE涂層的不銹鋼推桿 |
控制步數及分辨率 （標準模式） |
全行程3000步，控制分辨率為0.01mm/step |
控制步數及分辨率 （微步模式） |
全行程48000步，控制分辨率為0.625um/step |
額定行程運行時間 |
1.2s-1200s |
閥類型 |
3口120陶瓷閥，支持PCTFE材質3口120° |
閥換位時間（相鄰兩口之間） |
＜280ms |
液路承壓參考值 |
≤0.68Mpa |
通信接口 |
RS485/USB兩種通信接口，自動識別 |
通信速率 |
9600bps/38400bps通過通信指令配置 |
通信地址設置 |
4位BCD撥碼開關設置15個通信地址 |
信號輸入 |
2路TTL電平信號輸入，用于控制暫停命令后的重新啟動 |
信號輸出 |
3路TTL電平信號輸出，用于指示工作狀態 |
工作環境溫度 |
15℃-40℃ |
工作環境相對濕度 |
：＜80% |

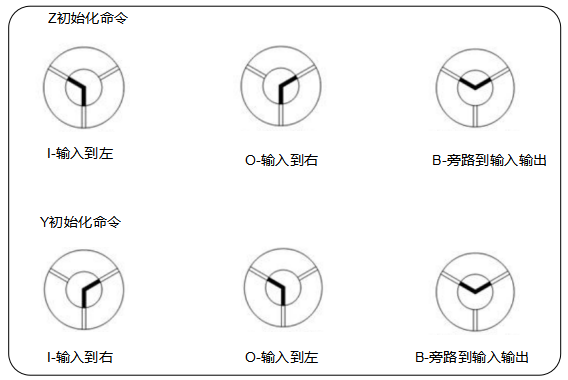

閥應用實例（三口閥）
注射器尺寸 |
較小流量 |
較大流量 |
50uL |
0.0025 mL/min |
2.5 mL/min |
100uL |
0.0050 mL/min |
5 mL/min |
250uL |
0.0125 mL/min |
12.5 mL/min |
500uL |
0.025 mL/min |
25 mL/min |
1mL |
0.050 mL/min |
50 mL/min |
2.5mL |
0.125 mL/min |
125 mL/min |
5mL |
0.25 mL/min |
250 mL/min |
