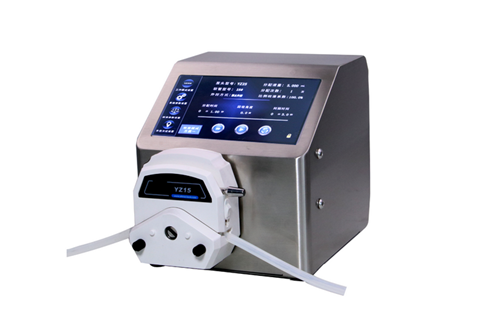

適合0.1-100ml液體灌裝
7吋工業觸摸屏，操作簡單方便快捷
2種工作模式，標準模式和編程模式，
編程模式分5個階段，啟動延時，灌裝階段1，灌裝階段2，灌裝階段3，回吸，方便變速灌裝，效率和精度兼顧
設置各項應用參數，保存為方案，方便直接調用
分配液量校正功能，保證更高的分配精度
回吸角度設置，防止停機后液體滴落
化學試劑、藥液分裝，如診斷試劑、口服液等
化妝品分裝，如香水、唇彩、精油等
配套液體灌裝生產線

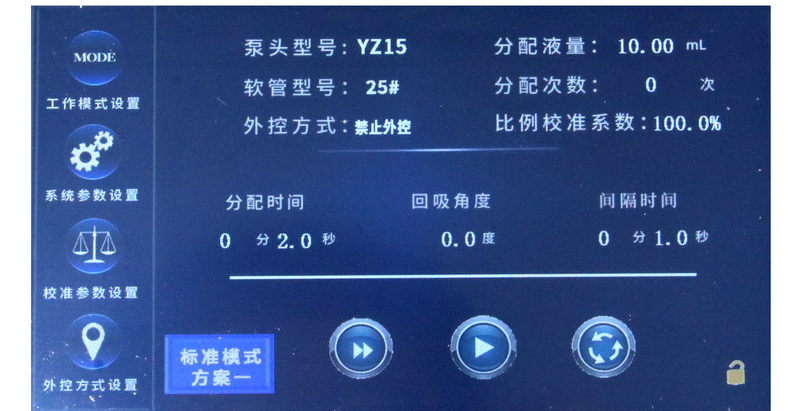

標準模式
設置分配液量、分配次數、分配時間、回吸角度、間隔時間等參數，完成液體灌裝
編程模式
液體分配過程較多可分為5步，設置分配總液量，分配次數、間隔時間等參數。
第1步：啟動延時；
第2、3、4步:分別設置總分配液量的百分比，設置每個階段的分配時間
第5步：泵反轉，回吸防止液體滴漏
典型應用：先快速灌裝，瓶即將灌滿時調整為慢速，即保證效率，又防止液體溢出

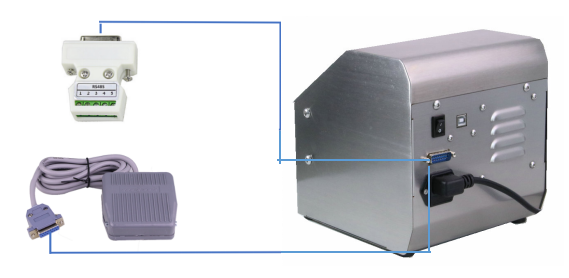

選配RS485通訊模塊，外部信號控制，USB和DB15可選
選配腳踏開關，控制啟停；或選配啟?？刂颇K，配套灌裝生產
CB200F |
CB400F |
CB600F |
|
適用泵頭 |
YZ系列 |
YZ系列 |
|
流量范圍 |
0.08-825mL/min |
0.08-1700mL/min |
0.08-2400mL/min |
轉速范圍 |
1-200rpm |
1-400rpm |
1-600rpm |
轉速分辨率 |
0.1rpm（0-100rpm），轉速＞100rpm時，為1rpm |
||
精度誤差 |
±2% |
||
液量校準 |
輸入實測分配液量，自動校準，實現更高精度液體分配 |
||
標準工作模式 |
設置分配液量，分配時間，分配次數、間隔時間，回吸角度等參數 |
||
編程工作模式 |
設置啟動延時時間，分配過程分3個階段，每個階段單獨設置參數 |
||
通信功能 |
采用Modbus通信規約，通過USB或者DB15接口與上位機連接 |
||
分配時間 |
0.2s-1440min |
||
停止時間 |
0.2s-1440min |
||
可設置分配液量 |
0.01ml-999.00L |
||
顯示方式 |
7吋1024x600工業觸摸屏 |
||
腳踏功能 |
選配腳踏開關控制啟停 |
||
紅外感應 |
選配紅外感應器，控制泵的啟停 |
||
回吸功能 |
設置回吸角度，防止停機滴液 |
||
回吸角度 |
0-360° |
||
分配次數 |
0-9999次（0為無限循環） |
||
工作環境 |
溫度0-40℃，相對濕度＜80% |
||
適用電源 |
AC90-260V,50Hz/60Hz |
||

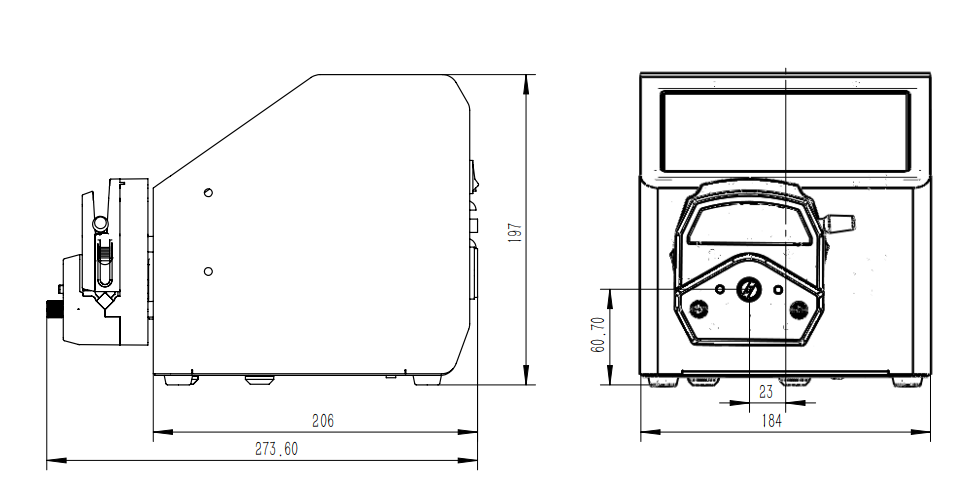

驅動器尺寸 |
206×184×197mm |
||
重量 |
5kg |
||
防護等級 |
IP31 |
||
適配泵頭型號 |
適用軟管規格 |
較大參考流量（mL/min） |
||
CB200F |
CB400F |
CB600F |
||

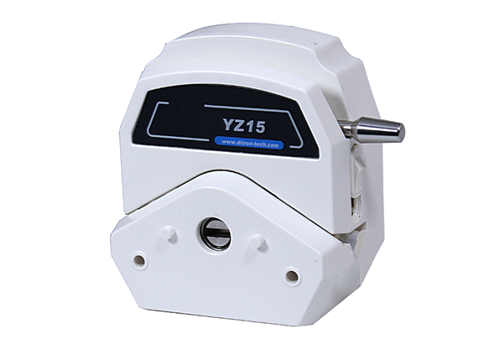

YZ15 |
13#,14#,19#,16#,25#,17#,18# |
825 |
1700 |
2400 |
YZ25 |
15#,24# |
590 |
1200 |
1800 |
驅動器 型號 |
泵頭型號 |
通道數 |
適用軟管 |
1秒灌裝量 灌裝范圍 |
|
硅膠管 |
Pharmed管 |
||||
CB200F |
YZ15 |
1,2 |
13# |
13# |
0.1-0.2 |
14# |
14# |
0.2-0.8 |
|||
19# |
19# |
0.5-1.7 |
|||
16# |
16# |
1.0-3.2 |
|||
25# |
25# |
2.0-6.5 |
|||
17# |
17# |
3.0-10 |
|||
YZ25 |
1,2 |
15# |
— |
1.0-6 |
|
24# |
— |
1.5-8 |
|||
CB400F |
YZ15
|
1,2 |
13# |
13# |
0.1-0.4 |
14# |
14# |
0.2-1.6 |
|||
19# |
19# |
0.5-3.4 |
|||
16# |
16# |
1.0-6.4 |
|||
25# |
25# |
2.0-13 |
|||
17# |
17# |
3.0-20 |
|||
YZ25 |
1,2 |
15# |
— |
1.0-12 |
|
24# |
— |
1.5-16 |
|||
CB600F |
YZ15
|
1,2 |
13# |
13# |
0.1-0.5 |
14# |
14# |
0.2-2.3 |
|||
19# |
19# |
0.5-5.1 |
|||
16# |
16# |
1.0-9.1 |
|||
25# |
25# |
2.0-19 |
|||
17# |
17# |
3.0-30 |
|||
YZ25 |
1,2 |
15# |
— |
1.0-17 |
|
24# |
— |
1.5-24 |
|||
