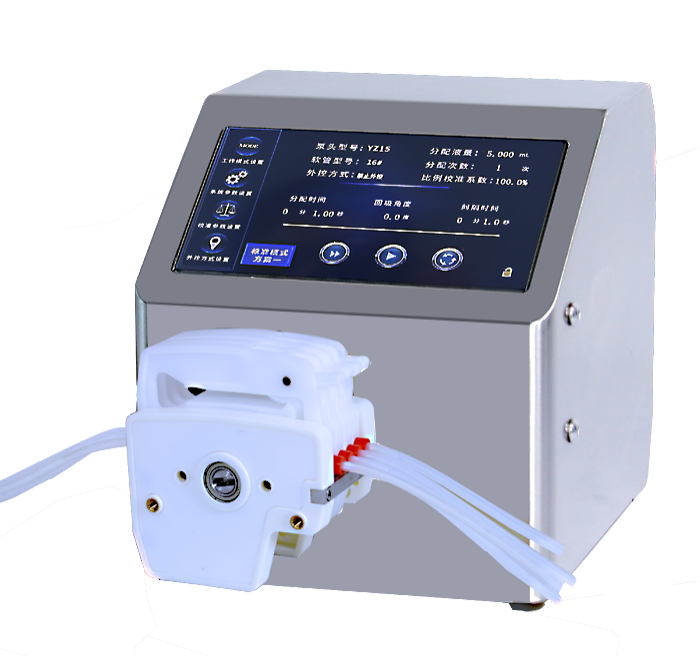

適合0.1-20ml液體灌裝
多通道同時灌裝，1、2、4、6、8、12通道可選
7吋工業觸摸屏，操作簡單方便快捷
2種工作模式，標準模式和編程模式，
編程模式分5個階段，啟動延時，灌裝階段1，灌裝階段2，灌裝階段3，回吸，方便變速灌裝，效率和精度兼顧
設置各項應用參數，保存為方案，方便直接調用
分配液量校正功能，保證更高的分配精度
回吸角度設置，防止停機后液體滴落
微量液體分裝
化學試劑、藥液分裝，如診斷試劑、口服液等
配套液體灌裝生產線

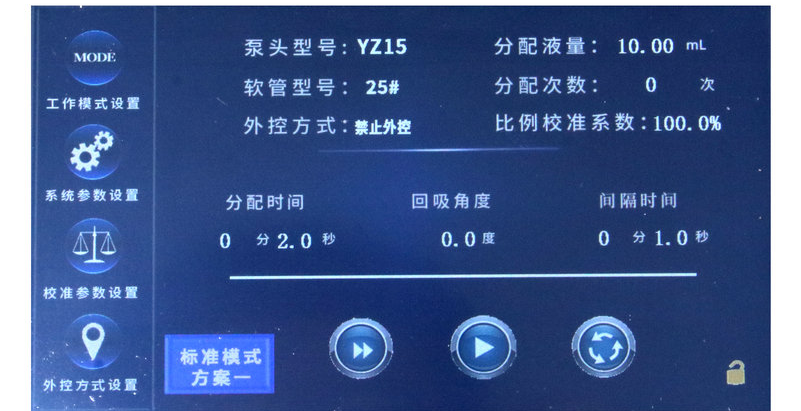

標準模式
設置分配液量、分配次數、分配時間、回吸角度、間隔時間等參數，完成液體灌裝

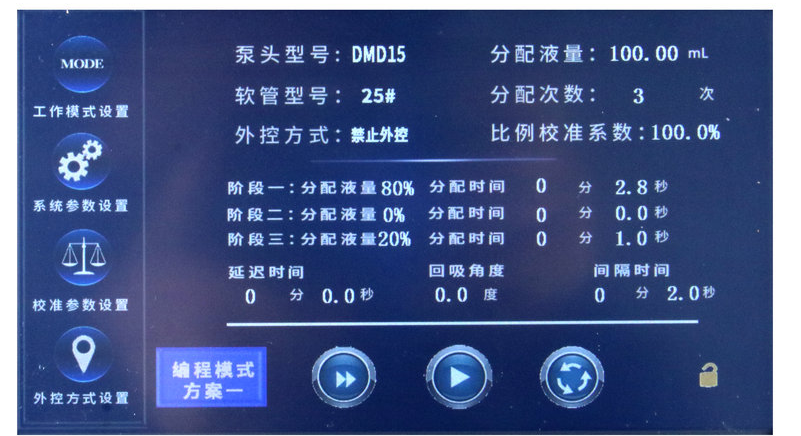

編程模式
液體分配過程最多可分為5步，設置分配總液量，分配次數、間隔時間等參數。
第1步：?jiǎn)?dòng)延時；
第2、3、4步:分別設置總分配液量的百分比，設置每個階段的分配時間
第5步：泵反轉，回吸防止液體滴漏
典型應用：先快速灌裝，瓶即將灌滿時調整為慢速，即保證效率，又防止液體溢出

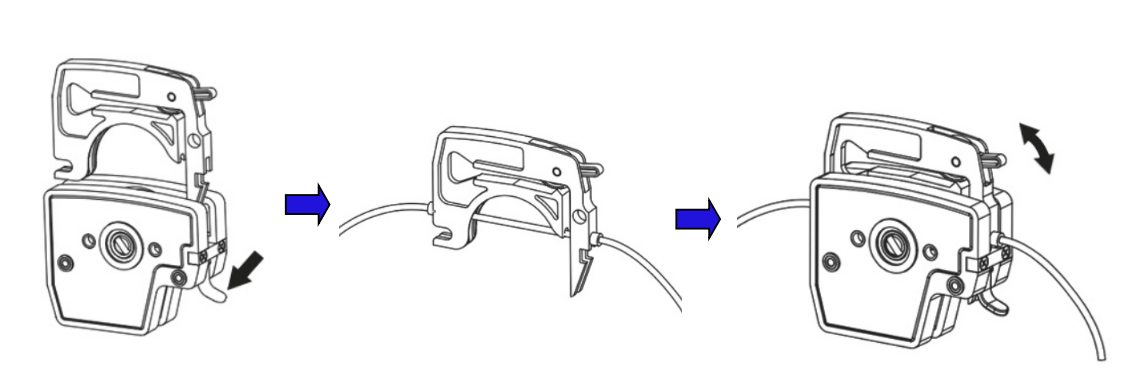

按動扳鈕（DG-1A、DG-1B含扳鈕）或卡片斜角處，取出卡片
將軟管放在卡片凹槽內，兩端STOP將軟管固定在卡片上。要求STOP間距72mm，保證各通道流量一致
依次將裝好軟管的卡片放入泵體，完成軟管安裝

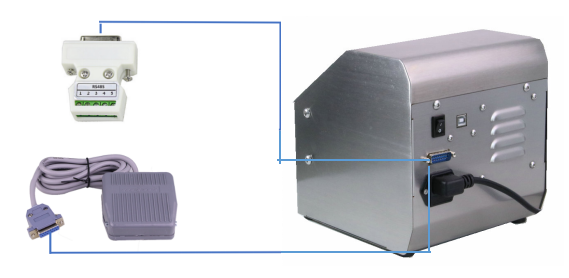

選配RS485通訊模塊，外部信號控制，USB和DB15可選
選配腳踏開關，控制啟停；或選配啟?？刂颇K，配套灌裝生產
產品型號 |
CB200F |
|
適用泵頭 |

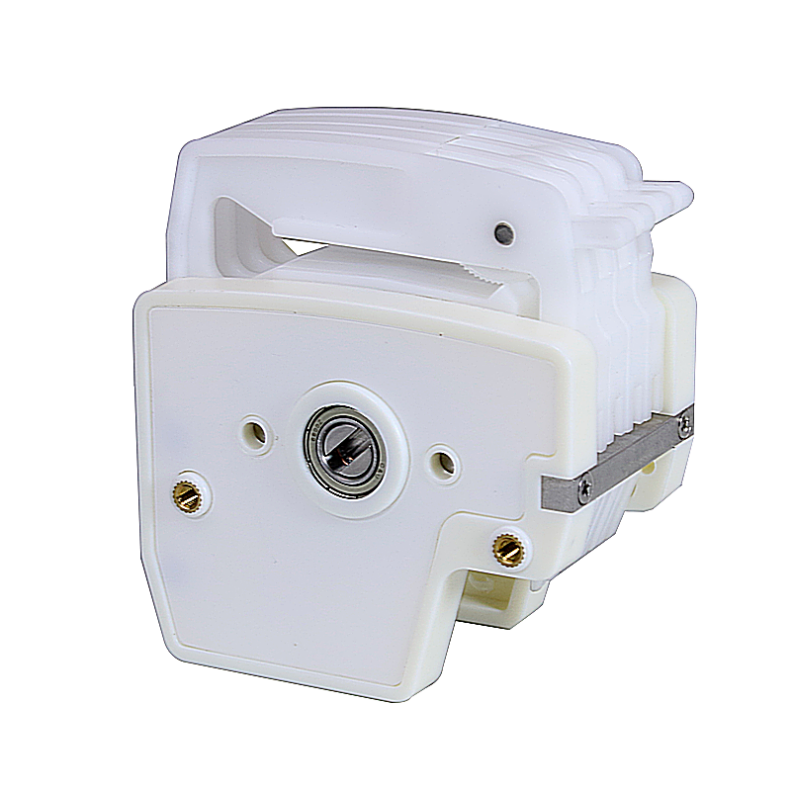

DG-1A DG-2A DG-4A DG-6A DG-8A DG-12A |
DG-1B DG-2B DG-4B DG-6B DG-8B DG-12B |
通道數 |
1、2、4、6、8、12 |
1、2、4、6、8、12 |
流量范圍 |
0.02-75mL/min |
0.02-54mL/min |
轉速范圍 |
1-200rpm |
|
轉速分辨率 |
0.1rpm（0-100rpm），轉速＞100rpm時，為1rpm |
|
精度誤差 |
≤±2% |
|
液量校準 |
輸入實測分配液量，自動校準，實現更高精度液體分配 |
|
標準工作模式 |
設置分配液量，分配時間，分配次數、間隔時間，回吸角度等參數 |
|
編程工作模式 |
設置啟動延時時間，分配過程分3個階段，每個階段單獨設置參數 |
|
通信功能 |
采用Modbus通信規約，通過USB或者DB15接口與上位機連接 |
|
分配時間 |
0.2s-1440min |
|
停止時間 |
0.2s-1440min |
|
設置分配液量 |
0.01ml-999.00L |
|
顯示方式 |
7吋1024x600工業觸摸屏 |
|
腳踏功能 |
選配腳踏開關控制啟停 |
|
紅外感應 |
選配紅外感應器，控制泵的啟停 |
|
回吸功能 |
設置回吸角度，防止停機滴液 |
|
回吸角度 |
0-360° |
|
分配次數 |
0-9999次（0為無限循環） |
|
工作環境 |
溫度0-40℃，相對濕度＜80% |
|
適用電源 |
AC90-260V,50Hz/60Hz |
|
驅動器尺寸 |
206×184×197mm |
|
重量 |
5kg |
|
防護等級 |
IP31 |
|
適配泵頭型號 |
適用軟管規格 |
最大參考流量（mL/min） |
DG-1(2,4,6,8,12)A |
內徑≤3.2,壁厚0.8-1mm |
75 |
DG-1(2,4,6,8,12)B |
內徑≤3.2,壁厚0.8-1mm |
54 |
驅動器 型號 |
泵頭型號 |
通道數 |
適用軟管 |
1秒灌裝量 灌裝范圍 |
|
硅膠管 |
Pharmed管 |
||||
CB200F |
DG-1（2,4,6,8,12）A |
1（2,4,6,8,12) |
0.6*1 |
— |
0.05-0.1 |
1*1 |
— |
0.05-0.2 |
|||
2*1 |
— |
0.1-0.6 |
|||
3*1 |
— |
0.1-1 |
|||
DG-1（2,4,6,8,12）B |
0.6*1 |
— |
0.05-0.08 |
||
1*1 |
— |
0.05-0.16 |
|||
2*1 |
— |
0.1-0.5 |
|||
3*1 |
— |
0.1-0.8 |
|||
